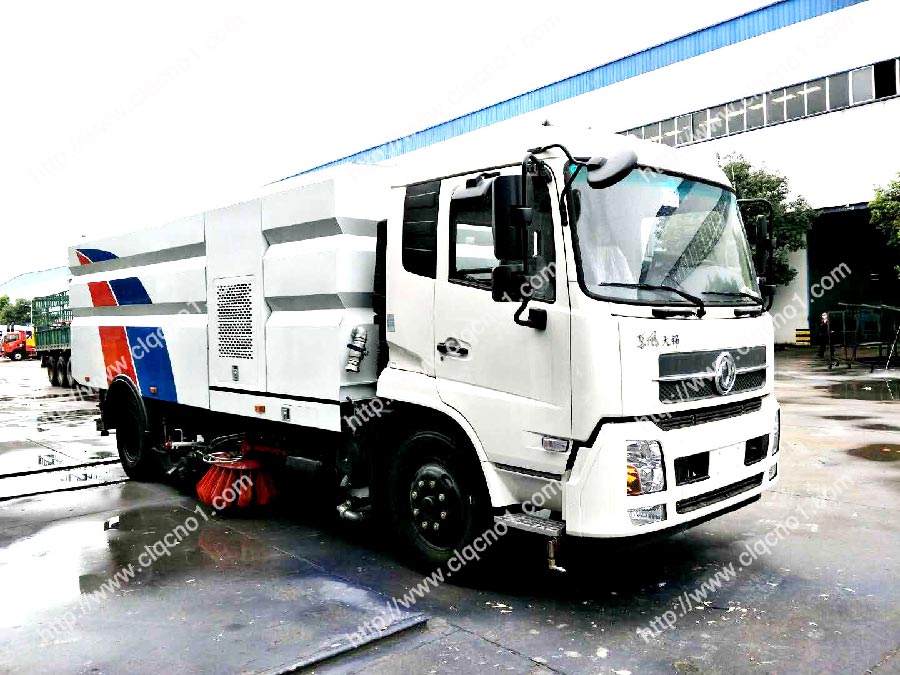

湖北程力东风天锦洗扫车说明书介绍

　　　　今天湖北程力集团小编为大家介绍一下东风天锦洗扫车使用说明书，说明书提下介绍：

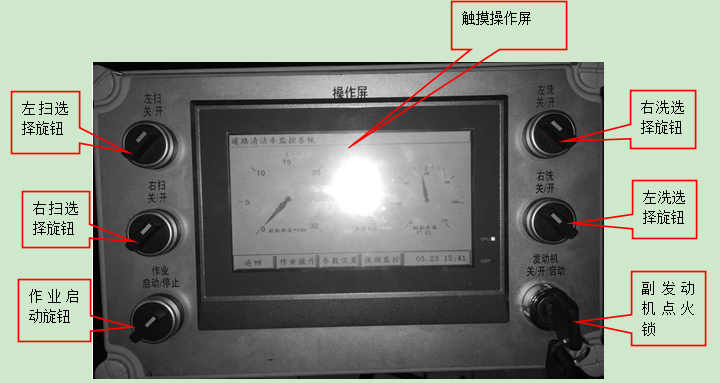

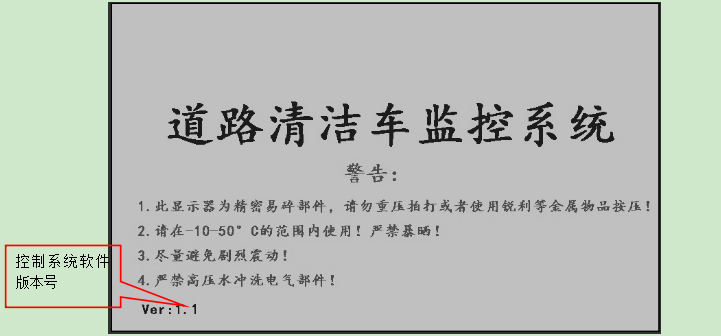

　　　　湖北程力集团东风天锦洗扫车使用说明书 【触摸操作屏】 监视副发动机的转速、水温，清水箱、污水箱的水位。 控制系统的其他状态信息。 功能操作 后面再做详细讲解 【左扫选择旋钮】 作业的启动之前是否选择左扫 【右扫选择旋钮】 作业的启动之前是否选择右扫 【左洗选择旋钮】 作业的启动之前是否选择左洗 【右洗选择旋钮】 作业的启动之前是否选择右洗 【作业启动按钮】 在启动作业前要选择好作业模式，左扫、右扫、左洗、右洗四种模式可以随意组合。 作业模式选择完成后，【作业启动旋钮】置于启动位置，控制系统会根据选择的作业模式分别启动相应的工作，这个过程会持续30秒（不同的操作模式，时间不同）左右的时间，请耐心操作。 注意：启动后，变更作业模式将无效。必须停止完成后，再次选择并重新启动！ 【副机点火锁】 打开控制电源后，首先要先启动主车发动机，气压必须大于600Kpa后才能启动副发动机 点火锁每启动一次后，需要旋至关的位置后才能再次启动，防止误动。 触摸操作屏说明： 【启动画面】

湖北程力东风天锦洗扫车操作系统

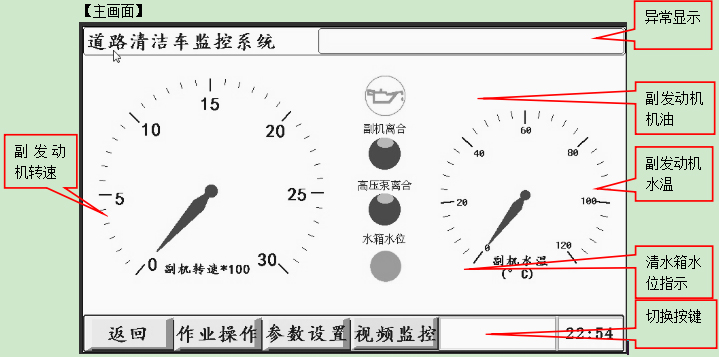

　　　　湖北程力东风天锦洗扫车使用说明书 打开电源后，触摸屏启动完成后，进入此画面，显示注意事项，在使用的过程中请一定遵守注意事项，否则将造成一些硬件损坏。 进入此画面后，按下触屏的任何位置，触摸屏进入主画面。 【主画面】

湖北程力东风天锦洗扫车操作系统

　　　　湖北程力专用汽车有限公司东风天锦洗扫车使用说明书 【副发动机转速】 副发动机启动后，将实时显示副机的转速，如果副机启动后没有转速，可能是转速传感器损坏或者接线松动了。 注意：副发动机不可以长时间工作于2200转/每分钟的转速以上。 【切换按键】 触摸屏在各个画面之间切换自由切换。但是进入有些画面需要输入相应等级密码。 【清水箱水位指示】 实时显示清水箱水位状态，显示黄色时，水位已经到达低水位，只能进行洗车和清淤作业，请及时关闭清洗作业，显示红色时，不能启动高压泵进行任何有关高压冲洗等作业(可单独扫路）。 注意： 此水位显示只能做参考，在使用的过程中定时观察水箱旁边的水位显示刻度管，做到心中有数。否则无水的情况下启动高压水泵，将造成严重的高压水泵的永久损坏。 【副发动机水温】 实时显示副发动机的冷却水温，一般情况下水温在85摄氏度左右。 【副发动机机油】 实时显示副发动机的机油状态，正常情况下，副发动机停止后此图标红色闪烁显示，副发动机启动后绿色常亮显示。 【异常显示】 当控制系统检测到异常情况时，此处会滚动显示红色的报警内容，并且会持续发出响声，直到异常消除。 【作业操作画面】

湖北程力东风天锦洗扫车操作系统

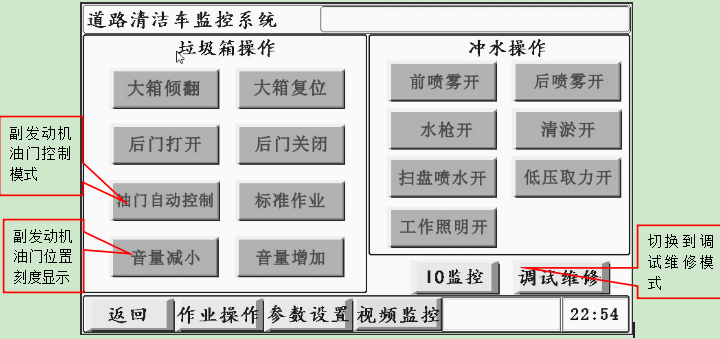

　　　　程力专用汽车股份有限公司东风天锦洗扫车使用说明书 【副发动机油门控制模式】 副发动机油门控制有自动模式和手动模式，一般情况情况下置于自动模式，在电子油门出现故障或者需要手动操作时，可以切换到手动模式。 在自动油门模式下，相关的作业启动完成后，副发动机会自动加油到设定（标准作业1600转，增强转速1800转）的转速。转速自动达到设定的转速后，可以通过操作面板的油门手动旋钮，适当增加或者减小转速。 注意：在操作相关的液压部件时，副发动机一定要在怠速下进行，否则容易损坏液压元件及管路。 【标准作业】 按下此按键，在标准作业和增强作业模式之间切换。在标准作业模式下，自动转速为1600Rpm，增强作业模式下为1800Rpm。作业过程中切换到增强作业模式后转速自动提速到增强作业转速，切换到标准作业模式后，转速自动下降到标准作业模式转速。 【大箱倾翻】 控制后面的垃圾箱升起。如果配置有后门开位检测传感器时，后门未打开时，禁止此操作。 注意：在大箱下面检修时一定支撑好大箱的支撑杆，否则会造成严重的人身伤害！ 【大箱复位】 控制后面的垃圾箱下降。如果配置有撑杆检测传感器时，撑杆未放下时，禁止此操作。 【后门打开】 控制垃圾箱后门开启。 注意：开启后门时，车尾严禁站人！ 【后门关闭】 控制垃圾箱后门关闭。 【清淤开】【前喷雾开】【后喷雾开】【水枪开】 分别启动相应的功能。按下后按键变成绿色，功能启动。 注意： 清淤、水枪、洗扫作业不能同时进行，每一次只能启动一个功能。一个功能打开后，其他功能不能被启动，必须等其他功能关闭完成以后才能启动其他的功能。 每个功能的启动和停止都需要10-30秒不等的时间，所以必须耐心操作。 每个功能一旦启动，必须启动完成以后才能关闭，关闭完成以后才能再次启动。否则容易造成程序混乱。 清淤、水枪功能在车尾部位的操作盒也设定有启停按钮，与此处的按键功能一样，操作过后一定要置于停止位置，否则两处操作不一致有可能造成程序错乱。 前喷雾和后喷雾可以同时与洗扫一起启动，也可以单独启动。单独启动时，按下此按键后将作业启动旋钮置于启动位置即可；在清洗作业的过程中，按下此按键可以立即打开或者关闭喷雾，但是在与清洗作业一起启动时，不能单独关闭，只能与清洗作业一起关闭。 【扫盘喷水开】 控制扫盘喷水降尘的启动和停止。 注意：一定要在左扫或者右扫被选择的时候，扫盘喷水才会启动，左扫选择后才能开启左扫盘喷水，右扫选择后才能开启右扫盘喷水。 【工作照明开】 控制工作灯的启动与停止。 【低压取力器开】 控制低压泵取力器的结合与分离。 注意：此取力器安装在主车发动机上面，在启动前一定要踏下主车的离合器方可结合。 【调试维修操作画面】

湖北程力东风天锦洗扫车操作系统

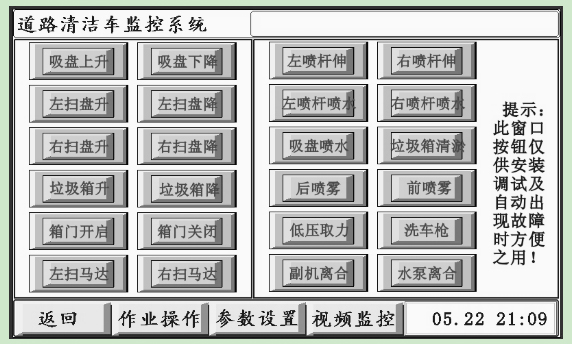

　　　　湖北程力东风天锦洗扫车 此画面只有在安装维修调试的时候使用。 左边12个按键控制液压系统的相关操作 注意：在执行液压系统操作的时候，驱动液压泵的发动机一定要工作在怠速下，否则高转速容易造成液压件及液压管路的损坏。 液压泵有可能安装在副发动机上面，也有可能安装在主车发动机上面。具体要咨询相关人员。 右边的12个按键控制水路的相关阀门的开启与关闭操作。 注意： 在发动机启动后启动副机离合器和水泵离合器时，一定要是怠速，并且水泵离合器一定要先于副机离合器打开，否则容易损坏离合器和其他传动部件。 清水箱水位报警的情况下无法启动水泵离合器。 离开此画面后，所有操作被关闭。 【参数设置画面】

湖北程力东风天锦洗扫车操作系统

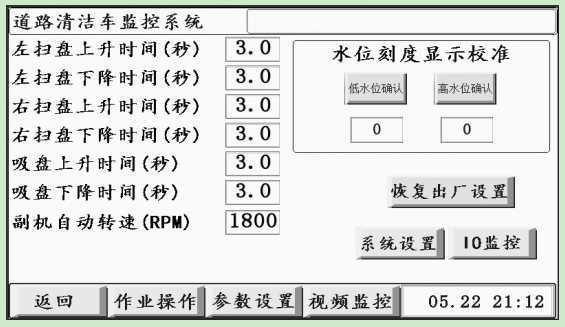

　　　　湖北程力东风天锦洗扫车 进入此参数设置画面需要输入相应的等级密码，请咨询厂家。 【左扫盘上升时间】左扫盘从工作位置到收起位置所需要的时间； 【左扫盘下降时间】左扫盘从收起位置到工作位置所需要的时间； 【右扫盘上升时间】左扫盘从工作位置到收起位置所需要的时间； 【右扫盘下降时间】左扫盘从收起位置到工作位置所需要的时间； 【吸盘上升时间】左扫盘从工作位置到收起位置所需要的时间； 【吸盘下降时间】左扫盘从收起位置到工作位置所需要的时间； 注意： 以上时间设定依据实际工作的液压系统的压力和流量，新安装的液压系统或者更换更换泵、阀后需要稍作改动。 【副机自动转速】副发动机油门工作在自动模式下的转速。 水位刻度显示校准： 清水箱水位在低水位的时候，长按【低水位确认】按钮，直到按钮下面的数字改变后松开； 清水箱水位在高水位的时候，长按【高水位确认】按钮，直到按钮下面的数字改变后松开； 注意： 只有经过水位刻度校准后，主画面的水位刻度显示才会准确。新安装的系统或者更换水温传感器后必须执行水位刻度显示校准。

湖北程力东风天锦洗扫车操作系统
